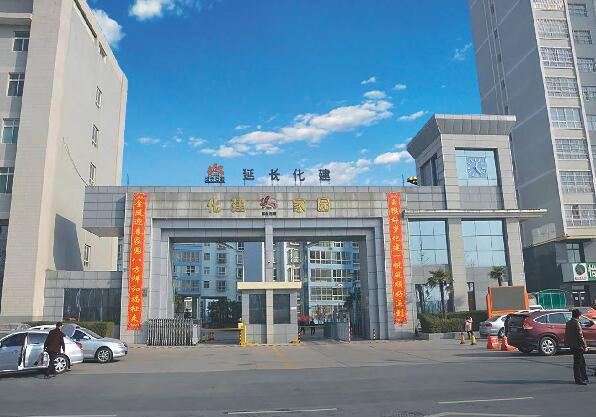

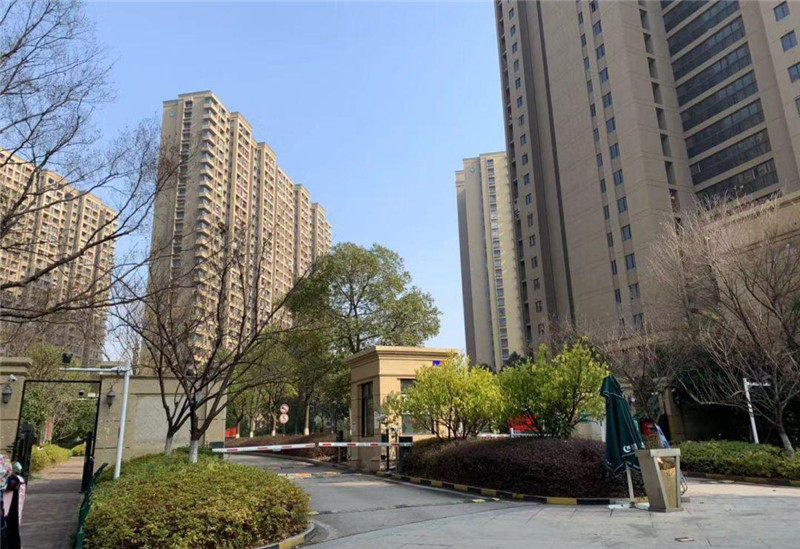

杨凌化建家园住宅小区建设工程

杨凌化建家园住宅小区建设工程

  • 所属分类:地产置业
  • 浏览次数:
  • 发布日期:2021-01-11 10:15:24
  • 详细介绍

项目名称:杨凌化建家园住宅小区建设工程

建设单位:延长化建(陕西化建工程有限责任公司)

获得荣誉:省级文明工地

建筑面积:46335.93m2

获得荣誉:杨凌区渭惠路中段

陕西康达建筑安装(集团)有限公司

       废品支架

       分离图纸和BIM模型肯定管线排布走向、间距、标高等。

       依据支架承载管线的数量、规格、自重、介质、动静荷载效应等计算,肯定支架的规格和方式。

       拜托厂家依据肯定规格和方式停止加工。

       在建筑基层上用收缩螺栓固定单/双头板,在C形钢内卡紧弹簧螺母,将支撑立柱与单/双头板固定,立柱与横担采用衔接件、弹簧螺母、六角螺栓固定,用力矩扳手核对紧固力。

       质量控制要点:支架装置结实,成排支架应排列成线、标高分歧。

       管线标识

       标识部位应选在宜察看部位。应设在便于操作、察看的直线段上,避开管件等部位,成排管道标识应划一分歧。

       垂直管道宜标识在朝向通道侧管道轴线中心,成排管道以满足标识高度的直线段最短管道为基准,依次分歧标识。

       程度管道轴线距地小于1.5m时,标识在管道正上方;在1.5m~2.0m时,标识在正视侧面;大于2.0m时,标识在正下方或侧面。

       管径在80~150mm时,文字大小为50~60mm宽;管径大于150mm时,文字大小为80~100mm宽。箭头与文字间、文字与文字间间距大于1个文字宽度。桥架、风管宽度小于200mm时,字体宽度为50~60mm;桥架、风管宽度大于200mm时,文字宽度为100mm,字体间距不大于1个字符。
